AtlasCopco Hydraulic drill rig PowerROC D45
[ Edit: admin     Created Date: 2015-06-03   Readed Times:      Font:big middle small]

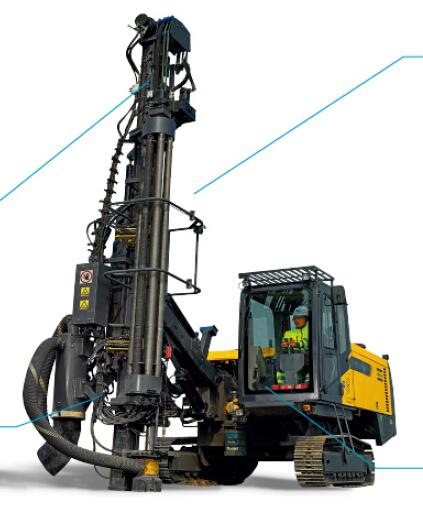

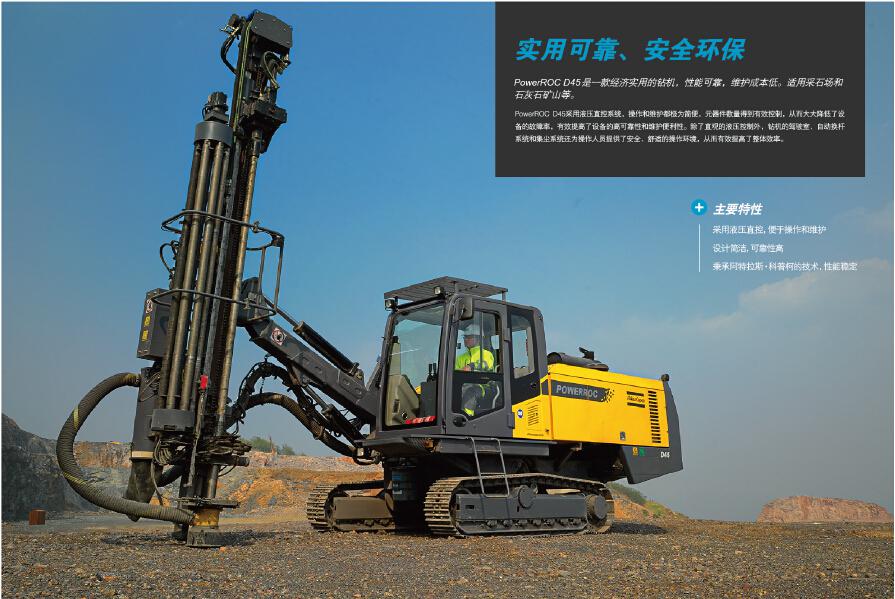

 Atlas Copco Surface drill rigs

PowerROC D45

Hole Diameter 90-130mm(3-4-4.5inch)/ Depth 21m

Main application:Limestone quarries/Surface mining/Aggregate quarries

Drilling method: Down-The-Hole

DTH hammer:

DHD3.5  (90-110mm hole diameter)/API2 3/8’’ REG Pin/22.6kg/829mm Length

DHD4 Gold (115-130mm hole diameter)/API2 3/8’’ REG Pin/39.5kg/907mm Length

Characteristic:

Power up your performance with a partner you can trust

The PowerROC D45 is designed according to our philosophy of giving the customers a reliable drill rig with high capacity, maximum up-time and simplicity in operation.

Powerful and economical in drilling

PowerROC D45 is equipped with an on board Atlas Copco C146 compressor delivering 225 l/s of air up to a pressure of 17 bar for high penetration rate and strong flushing, helping to ensure straight and clean holes.The straightforward hydraulic design with strong piston pumps delivers productivity and reliability even in demanding applications.

Maneuverability, mobility and safety in focus

The PowerROC D45 crawler has excellent maneuverability. The high ground clearance and fast tramming ability enables the rig to drill in tough terrain and achieve safe transportation on site.PowerROC D45 features a strong single section boom design, centrally located, this gives the operator a good view, offering easy and straightforward positioning.

DTH hammers – strikingly efficient

The PowerROC D45 can be equipped with a range of Atlas Copco down-the-hole hammers which are well known for their high performance in terms of speed and reliability. With high penetration rates and low fuel consumption per meter drilled Atlas Copco’s hammers make a positive impact on your bottom line.

Easy maintenance and serviceability

Like all our crawlers, the PowerROC D45 is designed for easy maintenance with

ready access to service points. All hoses, cables and the simplified electrical system are marked at each end to coincide with the schematic drawings in spare parts lists for easy trouble-shooting.

Main benefits

Easy operation and maintenance in various drilling applications

High reliability due to straightforward design

Robust and highly productive thanks to the use of the proven AtlasCopco technology

Main Component:

Crawler with dust cleaner,Double speed walk motor/movable frame

Cummins Diesel Engine with Tire II Environment Level

Atlas Copco screw air compressor

Air Condition-Driven room

Single Boom

Carbon steel feed beam

Automatic drill pipe exchange system

Hydraulic clipper

Dust collect system

Pre separator

DTH Hammer Lubricating device

Drill pipe screw lubricating device

Reversing alarm

Automatic drill pipe exchange system

Reliable hydraulic motor

driven chain type feed beam

Electric/Hydraulic

system/sinple operation

ensure reliable

Hydraulic direct control,easy operation

Main Technical Specifications

Diesel Engine

Cummins Turbo Engine,Tire II

Screw Air Compressor

AtlasCopco C146, Single stage screw compressor

Max work pressure:17bar

FAD: 225 L/S

Feed Beam

Hydraulic Motor driven chain type feed beam with double support/portable dust collect cover

Max feed speed: 1.1 m/s

Max feed force: 12 KN

Max pull force: 18 KN

Total length: 5730 mm

Feed journey: 3330 mm

Dust collector

Model DCT 150

Filtering square: 15 m2

Filtering quantity: 15 pcs

Suction force, 500 mm wg:   350 L/S

Max clear air pressure: 7.0 bar

Clear air flow capacity: 2-4 L/Pulse

Hydraulic system

Ambient Temperature: -20 ~50

Gear oil Pump(1): 95 L/min

Gear oil Pump(2): 95 L/min

Gear oil Pump(3): 45 L/min

Gear oil Pump(4): 75 L/min

Filtering precision: 16 um absolute

Electric System

Voltage:  24V

Batter: 2 X 12V, 200Ah

Generator: 28V, 95A

Work light(front): 3 X 70W

Work light(behind): 1 X 70W

Work light(feed beam): 2 X 70 W

Various Lubricating oil volume

Hydraulic oil: 360 L

Hydraulic system,Total:  450 L

Screw compressor: 63 L

Engine oil: 30 L

Coolant engine:  60 L

Fuel Tank:  500 L

Walk motor gear oil: 3 L

Hammer lubricating oil:  10 L

Rotary Head

Model: DRU 4

Connection: API 2 7/8’’ IF

Max rotary speed:  144 rpm

Max drilling torque: 1140 Nm

Max unloading torque: 1640 Nm

Hole diameter range

Drill pipe:  Ø76mm Rod , 21 mm

Drill Pipe depth: 21 m

First drilling depth: 3.3 m

Hammer DHD 3.5, 90-110mm / API 2 3/8’’ REG Pin / 22.6 Kg / 829 mm Length

Hammer DHD 4 Gold, 115-130mm / API 2 3/8’’ REG Pin / 39.5Kg / 907 mm Length

Dimension and Weight(Transportation)

Length: 9100 mm /  Height: 3200 mm / Width: 2500 mm

Feed beam Height: 6160mm

Weight: 14 000 KG
